如何设置PeakVue

使用加速度计

单位类型设置为：Acceleration <-- Acceleration

采集PeakVue时不能进行积分

Analysis Parameter Set（分析参数设置）:

 设置Fmax：

大于或等于滚动轴承内圈故障频率的4倍；对于齿轮，至少大于齿轮啮合频率的2倍。

滤波器选择：

滤波器选择的原则是滤除常规振动检测中的信号，但是不能高于传感器能检测的最高频率范围。

可以遵循以下规则来设置PeakVue滤波器：

·       检测没有齿轮箱的常规设备，如果不知道轴承故障频率，通常选择大于30倍转速的高通滤波器，或直接使用1kHz高通滤波器

·       如果知道轴承故障频率，选择大于或等于4倍BPFI（内圈故障频率）的高通滤波器

·       检测齿轮箱时，选择的高通滤波器需大于2倍的齿轮啮合频率

注意：

·       选择的高通滤波器要大于Fmax

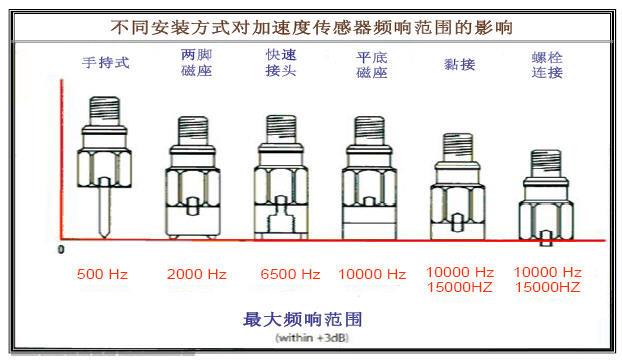

·        连接2脚磁座的传感器最多只能选择2KHz的高通滤波器；2kHZ以上的高通滤波器要求传感器使用的是平底磁座或螺栓直接连接

分析参数：

 P-P Waveform（时域波形峰峰值），用于故障严重程度跟踪。

报警界限：

下图提供了PeakVue的时域波形峰峰值报警界限的图谱和计算公式。

注意：必须采集至少10个转速周期的时域波形

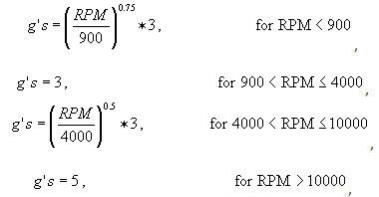

滚动轴承内圈故障(BPFI)警告(Alert)界限计算公式:

如果是外圈故障(BPFO)，报警界限为上述公式的2倍；

如果是滚动体故障(BSF)，报警界限为上述公式的1.5倍。

所有故障类型的故障(Fault)界限为警告界限的2倍。
